Sulla base dell'introduzione della tecnologia tedesca del sensore di coppia, per il sensore di coppia disco è stato sviluppato un sensore professionale per la misurazione dei parametri di coppia. Ha un aspetto compatto e più metodi di installazione selezionabili. Adatto non solo per laboratori, ma anche per ambienti industriali. Sia i segnali di alimentazione che di misura sono trasmessi attraverso metodi senza contatto, adatti per un uso a lungo termine con bassa usura e non richiedono alcuna manutenzione. Per diverse applicazioni, il test di velocità può anche essere aggiunto al sensore.

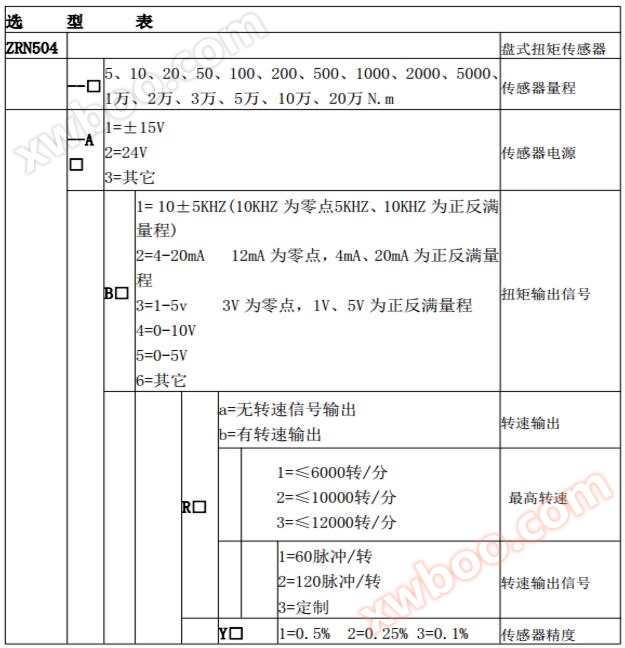

Esempio di selezione:

I parametri corrispondenti per ZRN504-100A2B2Rb11Y1 sono: sensore di coppia disco - gamma 0-100N. m Alimentazione: uscita 24V 4-20mA

Velocità ≤ 6000 giri al minuto, uscita 60 impulsi per giro, precisione del sensore di 0,5%

Nota: Grazie alla sua struttura compatta, il sensore di coppia a disco ZRN504 richiede un sensore esterno di misurazione della velocità.

1,Caratteristiche:

Questa serie di sensori di coppia è un sensore di segnale sviluppato appositamente per la trasmissione dei parametri di coppia basati su sensori standard di deformazione della coppia.

Il sensore di coppia ZRN504 è la forma di lunghezza assiale più breve del sensore di coppia ZRN503 Il diametro della chiave piana e del foro dell'albero in questa forma deve essere personalizzato in base alle esigenze dell'utente

Questa serie di sensori di segnale di coppia ha:

1. non ci sono cuscinetti tra il guscio stazionario e il disco rotante, che può adattarsi al funzionamento a lungo termine e ad alta velocità.

2. alta precisione e buona stabilità; 5. piccola dimensione, peso leggero, facile da installare;

3. trasmissione continua dei segnali di coppia in avanti e indietro senza azzeramento ripetuto;

4. senza parti di usura quali anelli del collettore, può funzionare ad alta velocità per lungo tempo;

5. forte capacità anti-interferenza;

2,Indicatori tecnici

1. Gamma: 5, 10, 20, 50, 100N · m; 2. Precisione: 0,5% F · S;

3. Adatto a velocità inferiori a 6000 giri al minuto

4. temperatura ambientale: 0 ℃ -50 ℃ 5. risposta di frequenza: 100 μ s 6. auto peso = 2.8Kg

7. segnale di uscita: frequenza di onda quadrata 0-12v; Corrente di carico <10mA

Coppia zero: 10 KHZ; Gamma completa positiva: 15KHZ; Gamma completa inversa: 5 KHZ;

8. Presa di segnale: (1) 0V. (2)+15V. (3) -15V. (4) vuoto (5) Segnale di coppia

III installa

Il sensore di coppia ZRN504 è costituito da un alloggiamento fisso e un disco rotante

2. Posizionare il guscio stazionario all'esterno del disco rotante secondo i punti di colore di posizionamento Il punto colore di posizionamento non può essere invertito!

3. Collegare un'estremità del disco rotante alla potenza o al carico attraverso un accoppiamento flangia

4. Fissare il guscio stazionario sulla base, regolare lo spazio e assicurarsi che non ci sia contatto tra il guscio stazionario e il disco rotante!

4,Elaborazione del segnale

1. utilizzare il misuratore di coppia di serie ZRN per visualizzare direttamente i valori di coppia;

2. inviare direttamente il segnale di frequenza di coppia al computer o PLD per l'elaborazione;

3. Convertire in segnale analogico 4-20mA o 1-5V
