Analizzatore a cinque elementi del sangue intero
Istruzioni per l'uso dell'analizzatore a cinque elementi 1 Panoramica 1.1 Utilizzo Per i cinque elementi nel sangue umano intero (determinazione del c
Dettagli del prodotto
Istruzioni per l'uso dell'analizzatore a cinque elementi
1 Panoramica
1.1 Utilizzo
Utilizzato per i cinque elementi nel sangue umano intero (determinazione del calcio, del rame, del magnesio, del ferro e dello zinco).

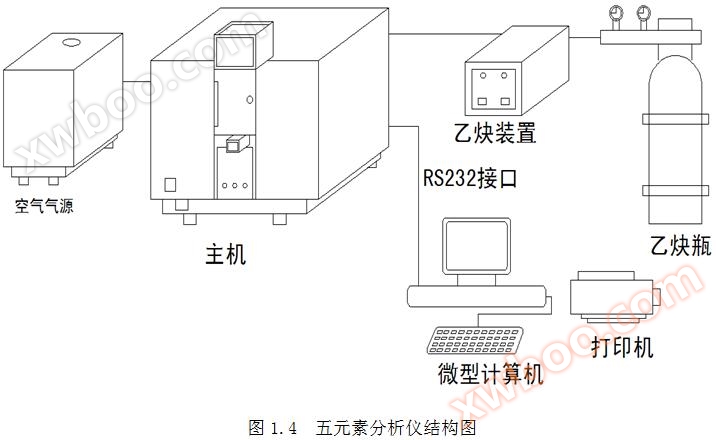

1.2 Struttura
L'analizzatore a cinque elementi del sangue FEA è composto da host, sistemi informatici, stampanti, fonti di aria, dispositivi di acetileno ** e bottiglie di acetileno. Vedi la figura 1.2. L'analizzatore a cinque elementi del sangue FEA è uno strumento di analisi ottica di precisione.
1.5 Principio di funzionamento
Gli atomi dello stato di base nella fiamma assorbono cinque elementi cavi lampade catodiche emettono cinque linee di risonanza, dopo la spettralizzazione della griglia concava e l'effetto di concentrazione secondo l'equazione della griglia per concentrare la linea di risonanza sulla fensura sul cerchio di Roland, irradiato su cinque fototubi. L'impostazione della corrente della luce e dell'alta tensione negativa del tubo fotomultiplicatore consente alla trasmissione luminosa del 99,9%. Il contenuto dell'elemento è misurato in base all'assorbimento degli atomi dello stato base sulla linea di risonanza.
C = c×A×A + b×A + a
a. assorbimento;
a, b, c costanti;
c) la concentrazione degli elementi da misurare;
1.6 Caratteristiche principali
1.6.2 Risparmiare ** tempo, cinque elementi composti in una lampada catodica vuota sviluppata autonomamente, cinque elementi allo stesso tempo **, questo strumento può misurare sincronicamente il contenuto di cinque elementi di rame, zinco, calcio, magnesio e ferro in 10 secondi. Accurato, veloce.
1.6.3 L'uso di reagenti speciali elimina il complesso processo di pretrattamento del campione, riduce l'inquinamento del campione e del personale e garantisce l'accuratezza dei dati;
1.6.3 La dimensione del flusso di gas (C2H2) con un rapporto di ammissione fisso, in modo che il rapporto di ammissione non cambi ogni volta che il ricercatore analizza;
1.6.4 fissare l'altezza della fiamma in modo che ogni misurazione abbia dati coerenti;
1.6.5 Unica progettazione del circuito ottico, l'uso di un supporto di luce integrato, la posizione di lavoro della luce fissa, elimina il lavoro dell'analista di regolare la posizione della luce, rendendo la misurazione più stabile e precisa;
1.6.6 Questo strumento è dotato di un microcomputer universale, esegue il software FEA, consente il controllo automatico dell'host, può visualizzare vari dati e curve di analisi sul display e ha la funzione di stampa, archiviazione, recapitolazione e rielaborazione dei risultati di analisi.
1.6 Principali indicatori tecnici
1.6.1 ** Tipo: Classe I, Tipo B;
1.6.2 sistema di lavoro: carico intermittente, funzionamento continuo;
1.6.3 Potenza di ingresso: 300VA;
1.6.4 modello di filo di fusione: 3A / 250V (Φ5mm x 20mm);
1.6.5 Numero di canali spettrali: cinque;
1.6.6 Monocolore: monocolore a griglia olografica concava;
1.6.7 gamma di assorbimento: 0-2Abs;
1.6.8 Atomizzatore di fiamma: bruciatore a singola sutura pre-miscelato;
Metodo di misura 1.6.9: Abs (assorbimento) e concentrazione. Metodo di lettura: valore istantaneo, valore integrale dell'area picco;
1.6.10 funzione di elaborazione: Zero automatico, misurazione ripetuta del campionamento, misurazione ripetuta del campione;
1.6.11 Funzioni statistiche dei risultati: media, SD (deviazione standard) e RSD (deviazione standard relativa);
1.6.12 spegnere automaticamente l'acetileno quando la pressione dell'aria è inferiore a 0,15 MPa, ** spegnere automaticamente;
1.6.13 con impostazione automatica di alta tensione negativa, controllo automatico di calibrazione zero, bilanciamento energetico automatico, funzione di visualizzazione e stampa del computer;
1.6.14 Misurazione sincronizzata: in un solo campione, in 10 secondi si misurano sincronizzatamente i contenuti di rame, zinco, calcio, magnesio e ferro.
1.7 Indicatori di prestazione (come la scrittura di nuovi documenti di test)
Elementi Calcio Ca Rame Cu Magnesio Mg Ferro Fe Zinco Zn
Tensione ottica corrente% <0,5% <0,5% <0,5% <0,5% <0,5% <0,5%
Larghezza del rumore di base < ± 0,006 < ± 0,006 < ± 0,006 < ± 0,006 < ± 0,006
% di errore lineare <6 <6 <6 <6 <6
Sensibilità A > 0,1 > 0,05 > 0,1 > 0,1 > 0,1
Deviazione relativa dell'assorbimento % <5 <5 <5 <5 <5
Limite di rilevamento mg/L <0,1 <0,1 <0,1 <0,8 <0,1
Concentrazione caratteristica mg/L <0,06 <0,06 <0,06 <0,7 <0,06
2 Installazione e ricezione degli strumenti
2.1 Requisiti per lo strumento*
2.1.1 Temperatura ambiente da 5 ° C a 35 ° C;
2.1.2 Umidità relativa di laboratorio non superiore al 75%;
2.1.3 vibrazioni e interferenze elettromagnetiche utilizzate da strumenti di laboratorio senza impatto;
2.1.4 Il laboratorio deve essere separato dal laboratorio chimico per prevenire l'erosione di componenti ottici e meccanici di precisione degli strumenti da acidi, alcali e altri gas corrosivi o fumi.
2.1.5 Il laboratorio deve essere mantenuto pulito, asciutto e privo di polvere. Nessun gas corrosivo all'interno e buona ventilazione;
2.1.6 Il tavolo di lavoro del laboratorio deve essere piatto e saldo, senza deformazione dopo il collocamento dello strumento. C'è spazio sufficiente per collegare circuiti, vie d'aria e strumenti di messa in servizio facili da riparare.
2.1.7 Alimentazione: tensione AC 220V ± 22V, frequenza 50Hz ± 1Hz. Lo strumento deve avere una buona connessione, la resistenza generale < 0.1Ω;
2.1.8 Condizioni dell'aria:
Aria: compressore d'aria senza olio: pressione 0,23 MPa; Flusso nominale: 0,3 m3 / h ~ 0,9 m3 / h;
Acetileno: generalmente dovrebbe essere utilizzato acetileno puro in acciaio, purezza superiore al 99%. Le bottiglie in acciaio acetileno devono essere posizionate in un luogo ben ventilato, protetto dalle piogge e dalla luce solare diretta, con una temperatura ambiente inferiore a 35 °C e lontano da dischi di distribuzione elettrica, fonti di alimentazione ad alta tensione, cavi e sostanze infiammabili ed esplosive. Il posto deve avere un segno antincendio ** e un estintore. La pressione residua del gas non è inferiore a 0,4 MPa;
2.1.9 Computer host (accessori opzionali): sistema microcomputer con CPU superiore a 200 MHz. Impostazioni pixel del monitor: 1280 x 768; e configurare stampanti compatibili con esso;
2.1.10 Soluzioni e reagenti standard forniti dal produttore;
2.1.11 Accenderi a fiamma.
2.2 Installazione degli strumenti
Il collegamento dell'analizzatore a cinque elementi del sangue FEA con i singoli componenti deve essere strettamente collegato secondo lo schema della Figura 1.4. I passaggi specifici sono i seguenti:
2.2.1 Preparare una scheda di alimentazione con tre gruppi di prese di tre tipi, controllare la tensione dell'alimentazione di lavoro con il multimetro per soddisfare i requisiti di utilizzo;
2.2.2 collegare il computer all'analizzatore di sangue a cinque elementi FEA tramite una porta seriale 232;
2.2.3 Collegare il computer alla stampante e eseguire il test di stampa.
2.2.4 collegare il compressore d'aria all'analizzatore di sangue a cinque elementi FEA, collegare con un tubo di gomma e serrare con un rivestimento in acciaio, prestare attenzione al collegamento del tubo di scarico del compressore d'aria alle fogne interne inferiori;
2.2.5 La bottiglia in acciaio di acetileno purificato è collegata al controller di acetileno e quindi collegata al analizzatore di sangue a cinque elementi FEA;
2.2.6 All'estremità inferiore dell'atomizzatore è dotato di un bocco di scarto, con un tubo di scarto lungo circa 1,5 metri, utilizzato per eliminare i scarti, circondare l'anello di circa 15 cm di diametro nel centro del tubo e fissarlo, aggiungendo una piccola quantità di acqua all'interno dell'anello per mantenerlo nell'anello, formando una sigillatura d'acqua per evitare che il gas acetileno venga provocato da una fuga del tubo di scarto. Inserire l'estremità inferiore del tubo di scarico in una bottiglia di plastica o di vetro e non inserire il tubo di scarico sotto la superficie del liquido di scarico o direttamente nel sistema di scarico del laboratorio.
Nota: prima dell'accensione è necessario controllare l'acqua nella sigillatura fino alla linea di incisione ***.
2.2.7 Aprire il compressore d'aria per regolare la pressione di lavoro, quindi aprire la valvola di aspirazione dell'aria dell'analizzatore di sangue a cinque elementi FEA, controllare la tenuta del punto di connessione con acqua di sapone;
2.2.8 Aprire la bottiglia di acetileno, regolare la pressione di lavoro normale, aprire il controller di acetileno e accendere la fiamma di acetileno, controllare la sigillatura del punto di connessione della via aerea esterna con acqua di sapone, lo strumento automaticamente ** lo strumento se ci sono perdite;
2.2.9 spegnere completamente le vie d'aria dopo il normale, accendere il computer e l'alimentazione dell'analizzatore di sangue a cinque elementi FEA, controllare se lo strumento funziona normalmente;
2.3 Ricezione degli strumenti
2.3.1 Accettazione del prodotto
Controllare l'integrità dei componenti del prodotto in conformità con l'ispezione dell'imballaggio;
2.3.2 Approvazione delle prestazioni del prodotto
Le prove sono effettuate secondo le linee guida dell'installazione del software del capitolo 3 e delle prove del capitolo 4* per soddisfare i requisiti degli indicatori di prestazione dello strumento di cui al punto 1.7.
3 Software FEA
3.1 Impostazione della risoluzione del monitor
Impostazione della risoluzione del monitor: 1280 x 768, vedi Figura 3.1.

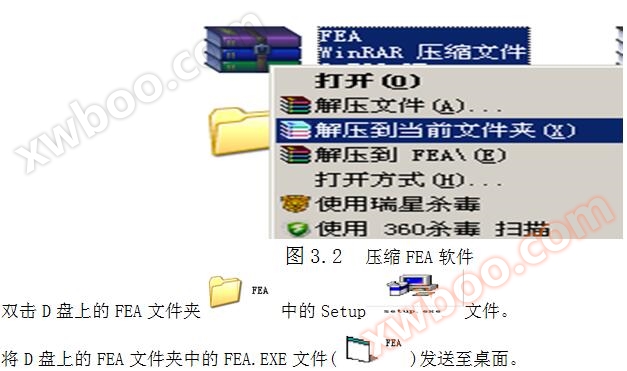

3.2 Installazione del software
Su Windows*, copiare il software di compressione FEA sul disco *D e decomprimerlo nella cartella corrente (X).

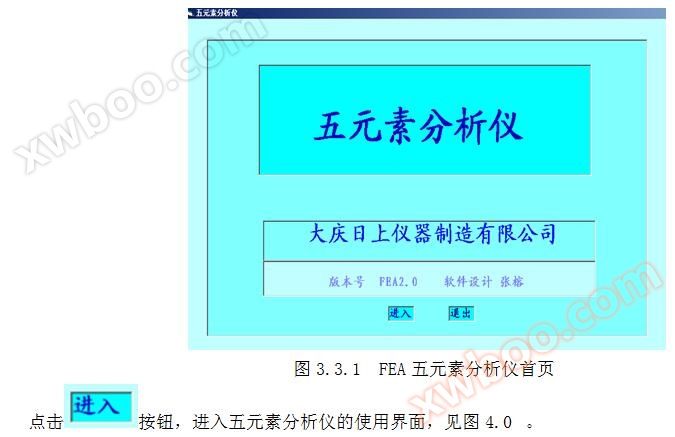

3.3 Avvio del sistema analizzatore a cinque elementi FEA
Doppio clic sull'icona FEA del desktop WINDOWS
Accedi subito alla home page dell'interfaccia FEA Five Element Analyzer*. Vedere figura 3.3.1. Se il software non funziona correttamente, può funzionare correttamente dopo l'installazione di VB6.
Accedi subito alla home page dell'interfaccia FEA Five Element Analyzer*. Vedere figura 3.3.1. Se il software non funziona correttamente, può funzionare correttamente dopo l'installazione di VB6.
4 Impostazione delle condizioni dello strumento

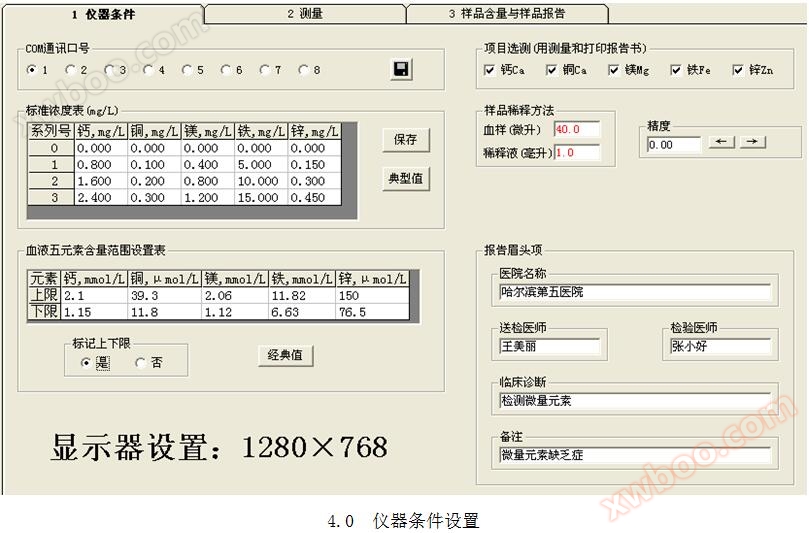

Fai clic sulla scheda "1 Condizioni dello strumento" per accedere all'interfaccia di impostazione dello strumento, vedi Figura 4.0.
4.1 Impostazione della porta COM
Fare clic sulla scheda di condizione dello strumento, fare clic sul pulsante COM per selezionare la porta di comunicazione, fare clic su
Il pulsante salva la password di comunicazione, vedi Figura 4.1.
Il pulsante salva la password di comunicazione, vedi Figura 4.1.
4.2 Metodo di diluizione del campione
Aggiungere 40 microlitri di campione di sangue * 1,00 ml di diluente del campione di sangue. Vedi la figura 4.2.
4.3 Precisione
La precisione indica la precisione dei risultati di misurazione. Vedi la figura 4.2.

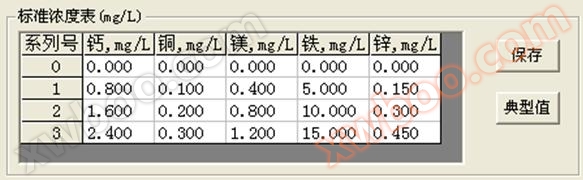

4.4 Impostazioni di concentrazione standard
La relazione tra il numero di serie e la concentrazione è riportata nella Figura 4.4. L'analizzatore FEA a cinque elementi utilizza una curva di lavoro standard.
40 μL di campioni di sangue sono aggiunti a * 1000 μL di diluente. (1+0,040) / 0,04 = 26 volte
Figura 4.4 Impostazioni di concentrazione standard
4.5 Selezione del progetto
Gli elementi selezionati possono essere visualizzati ** nei report di stampa e nella stampa simulata. Vedi la figura 4.5. Quando lo spettro di calcio viene inserito per la prima volta, imposta la misurazione dell'elemento di calcio.
4.6 Impostazioni dell'intervallo di misurazione
Le unità dei risultati di misura degli elementi nel sangue sono riportate nella Figura 4.6. Le misurazioni degli elementi nel sangue devono essere comprese tra il limite superiore e il limite inferiore.
Selezionando Sì, il limite superiore e inferiore del marchio mostra i marchi "↓" e "↑" durante la misurazione.
Selezionando "No" nel limite superiore e inferiore, non vengono visualizzati i segni "↓" e "↑" durante la misurazione, ma solo i valori misurati.
4.7 Segnalazione sopracciglia
Quando si stampa il rapporto, stampa Nome dell'ospedale, Medico addetto, Medico addetto, Diagnostica clinica e Nota. Vedere figura 4.7.
5 Misura dei cinque elementi nel sangue (campionamento continuo)
5.1 Accesso all'interfaccia di misurazione: vedi Figura 5.1.

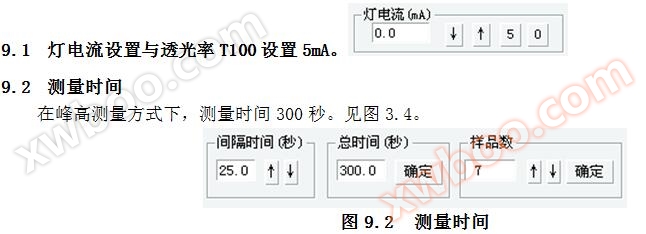

5.2 Impostazione della corrente luminosa e della trasmissione T100
5.2.1 Impostazioni di corrente della luce: fare clic
pulsante per impostare la corrente della luce 5mA; Premere il pulsante ↓ per ridurre la corrente della luce; Premere il pulsante ↑ per ridurre la corrente della luce. Vedi la figura 5.1.
pulsante per impostare la corrente della luce 5mA; Premere il pulsante ↓ per ridurre la corrente della luce; Premere il pulsante ↑ per ridurre la corrente della luce. Vedi la figura 5.1.5.2.2 Impostazioni di trasparenza T100: fare clic
Pulsante per completare automaticamente l'impostazione di alta tensione negativa necessaria per raggiungere la trasmissione luminosa T del 99,9% di 5 tubi fotomultiplicatori. Se la trasparenza non raggiunge il 99,9%, fare nuovamente clic sul pulsante per portare T al 99,9%. Questo processo è quello di implementare un bilanciamento energetico automatico sui tubi fotoelettrici.
Pulsante per completare automaticamente l'impostazione di alta tensione negativa necessaria per raggiungere la trasmissione luminosa T del 99,9% di 5 tubi fotomultiplicatori. Se la trasparenza non raggiunge il 99,9%, fare nuovamente clic sul pulsante per portare T al 99,9%. Questo processo è quello di implementare un bilanciamento energetico automatico sui tubi fotoelettrici.5.3 Tempo totale di misurazione e intervallo di misurazione del campione
Tempo totale di misurazione = intervallo di misurazione del campione × tempo (1 + numero di campioni standard + numero di campioni)
Figura 5.3 Intervalo di misurazione del campione
5.4 Preparare la soluzione della serie standard: aprire il tappo della soluzione standard numero 0, aprire il tappo della soluzione standard numero 1, aprire il tappo della soluzione standard numero 2, aprire il tappo della soluzione standard numero 3.
5.5 Raccolta e preparazione di campioni di sangue
Raccogliere 40 microlitri di campioni di sangue senza coagulazione, aggiungere rapidamente * un tubo di plastica centrifugato contenente 1 ml di sangue intero cinque elementi ** reagente, mescolando anticoagulante.
5.6 Incendio
5.6.1 confermare che la connessione della via d'aria sia completa, regolare la valvola di regolazione del flusso del compressore d'aria in senso contrario all'orologio a **, aprire l'alimentazione del compressore d'aria, regolare la valvola di flusso in senso orologio, rendendo la pressione dell'aria di 0,23 Mpa.
5.6.2 Aprire la valvola della bottiglia in acciaio di acetileno, regolare il manometro secondario, confermare la pressione di acetileno di 0,03 Mpa.
5.6.3 Accendere l’alimentatore dell’unità di acetileno** premendo il pulsante** e accendendo la testa di combustione con l’accendere a fiamma.
5.6.4 Regolare la valvola di controllo dell'acetileno e dell'aria vicino alla testa di bruciatore per osservare la stabilità della fiamma, il colore della quale è il colore blu. La quantità di aspirazione è di circa 6 ml/min.
5.6.5 La fiamma deve essere osservata per altri 20 secondi dopo l'accensione, nel caso in cui la fiamma si spenga accidentalmente a causa della lunghezza del tubo di acetileno o dell'instabilità del manometro, spegnere immediatamente il controllore di acetileno quando la fiamma si spegne accidentalmente.
5.6.6 Per l'uso **, questo prodotto utilizza un controller acetileno separato per controllare il gas acetileno, che può essere spento direttamente in caso di spegnimento accidentale. Se è necessario riaccendere, è sufficiente accendere con l'accendinore.

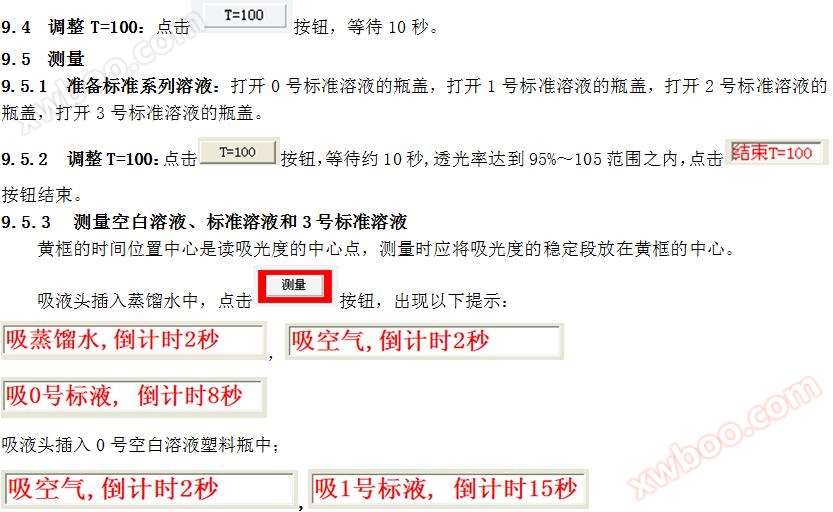

5.7 Regolazione T = 100
Fai clic sul pulsante, aspetta circa 10 secondi, la trasparenza raggiunge il 95% ~ 105, fai clic
Il pulsante finisce.

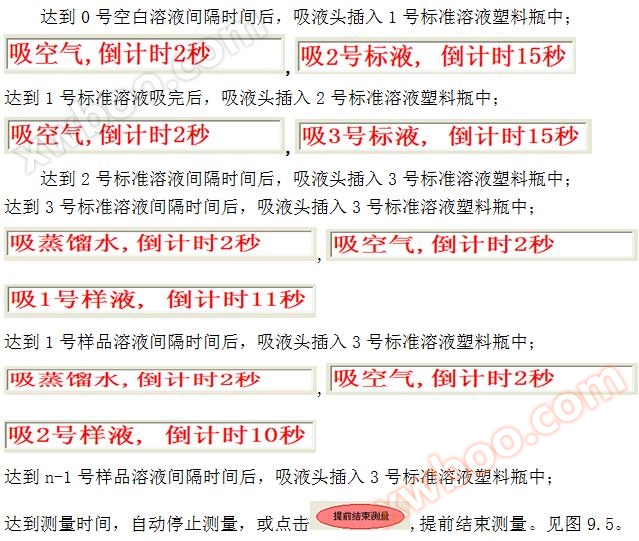

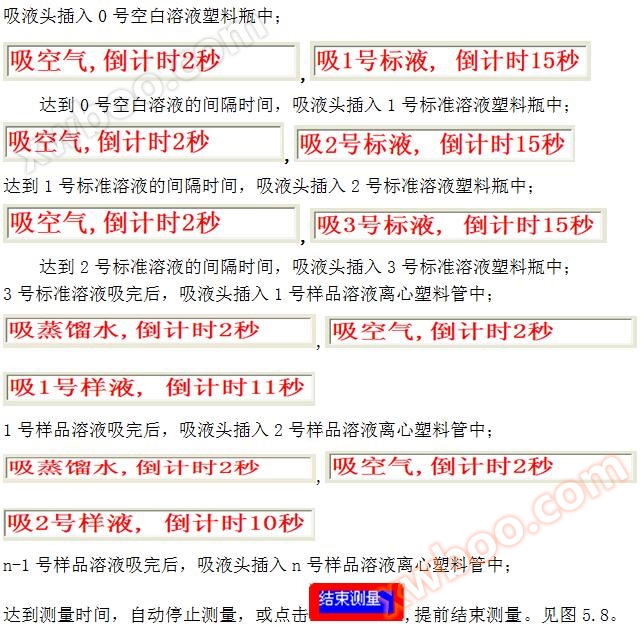

Il pulsante finisce.5.8 Soluzioni di misurazione**, soluzioni standard e soluzioni di campione
La posizione temporale della cornice gialla ** è il punto di lettura dell'assorbimento luminoso **, la misurazione deve essere effettuata con la sezione stabile dell'assorbimento luminoso sulla cornice gialla **.
Inserire la testa di aspirazione nell'acqua distillata, fare clic su
Nel pulsante "Misura", appare il seguente suggerimento:
Nel pulsante "Misura", appare il seguente suggerimento:

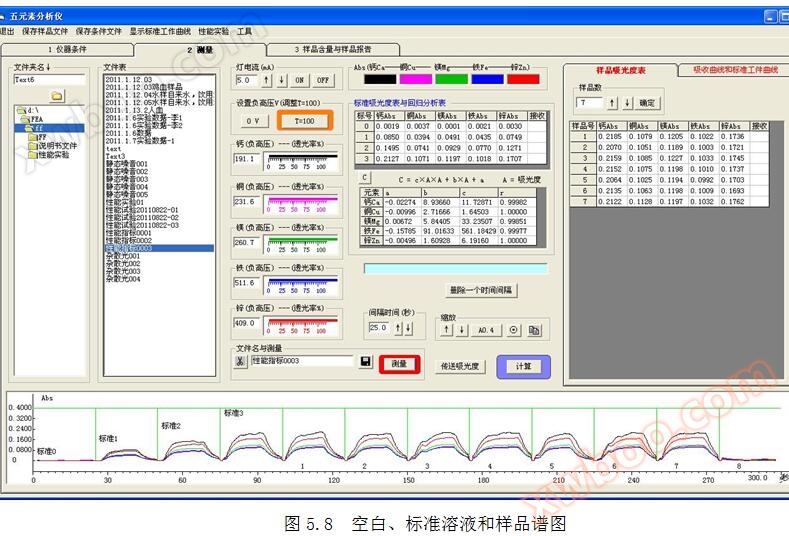

5.9 Assorbenza delle soluzioni, delle soluzioni standard e delle soluzioni di campione prelevate dalla spettrografia stazionaria**

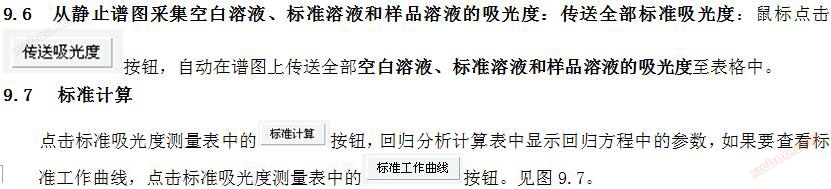

Trasferire l'assorbimento standard completo: cliccando sul pulsante Trasferire l'assorbimento, viene trasmesso automaticamente l'assorbimento* di tutte le soluzioni *, soluzioni standard e soluzioni di campione nella tabella dello spettogramma.

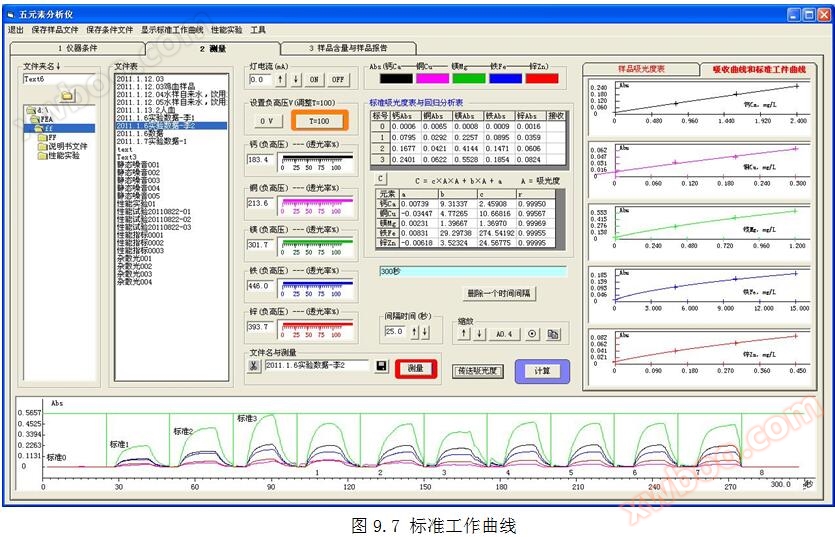

5.10 Calcolo standard
Fai clic sul pulsante "Mostra curva di lavoro standard" nella barra degli strumenti per visualizzare i parametri dell'equazione di regressione nel foglio di calcolo dell'analisi di regressione, e per visualizzare la curva di lavoro standard fai clic sul pulsante nella tabella di assorbimento standard. Vedi la figura 5.10.
5.12 Descrizione della conversione delle unità di contenuto:
1,00 mg/L di calcio = 1/40,08 mmol/L di calcio = 0,02495 mmol/L di calcio = K1
1,00 mg/L di ferro = 1/55,847 mmol/L di ferro = 0,017906 mmol/L di ferro = K2
1,00 mg/L di rame = 1000/63,546 μmol/L di rame = 15,7366 μmol/L di rame = K3
1,00 mg/L di magnesio = 1/24,305 mmol/L di magnesio = 0,041144 mmol/L di magnesio = K4
1,00 mg/L di zinco = 1000/65,38 μmol/L di zinco = 15,295 μmol/L di zinco = K5
5.13 Formula di calcolo del contenuto
Concentrazione di ioni nel campione di sangue Cx = Ci × Ki × (1,0 + 0,040) / 0,040
In forma:
Cx - concentrazione di ioni nel campione di sangue;
Ci - concentrazione di ioni nella soluzione del campione misurato, mg/L；
1,0 - il volume del diluente, mL；
0,04 - il volume del campione di sangue, mL。
(1.0+0.040) /0.040 = 26

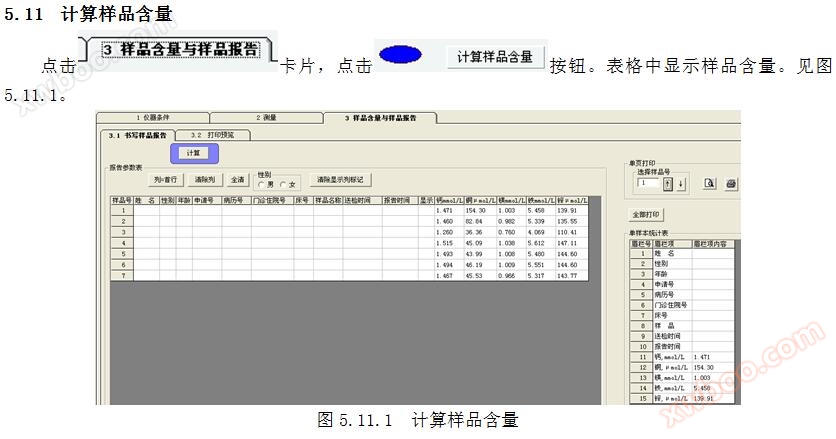

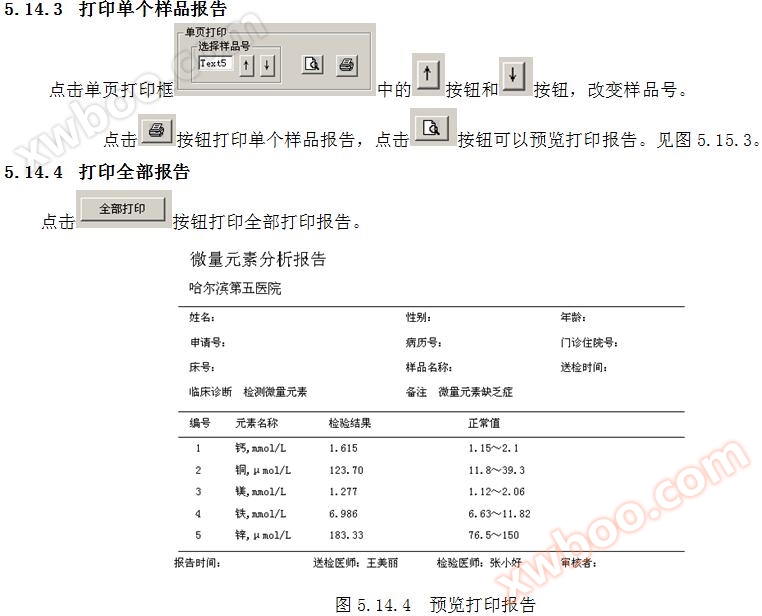

5.14 Rapporto campione
Fai clic sulla scheda del rapporto del campione 3 per stampare il rapporto del campione.
5.14.1 Parametri di elaborazione del rapporto
Nella tabella dei parametri di riferimento del campione scrivere nome, sesso, età, numero di richiesta, numero di registro medico, numero di ospedale ambulatorio, numero di letto, nome del campione, ora di consegna, ora di riferimento. Vedere figura 6.15.
5.14.2 Visualizzazione dei parametri del rapporto del singolo campione
Fai clic su una riga di celle nella colonna di visualizzazione per visualizzare i parametri del rapporto del singolo campione, Figura 6.15.
6 Manutenzione e manutenzione
6.1 Pulizia degli interni
Mantenere l'igiene del laboratorio e l'ambiente di laboratorio, fare la pulizia regolare del laboratorio, per evitare che ogni specchio sia coperto da polvere che influisca sulla trasmissione dell'energia della luce. Dopo la prova è necessario imballare i prodotti di prova, tenere gli oggetti acidi lontano dallo strumento e mantenere l'umidità interna dello strumento. Per evitare che il gas acido corroda e muffi il dispositivo ottico.
6.2 Controlli periodici
6.2.1 Controllare il tubo di scarico per non immergere la superficie del liquido di scarico nel fogno del tubo di scarico e scaricare il liquido di scarico tempestivamente.
6.2.1 l'accumulo di liquido del tubo di scarto dopo aver raggiunto il barile di atomizzazione renderà la misura estremamente instabile, quindi controllare in qualsiasi momento se il tubo di scarto è aperto e scaricare regolarmente il liquido di scarto.
6.2.1 Controllo regolare della via del gas acetileno per evitare che l'invecchiamento della via del tubo produca perdite di gas e rischi.
6.2.1 Controllare regolarmente il percorso dell'aria, ogni volta che si cambia il cilindro di acetileno deve essere ** perdita di prova. I liquidi che possono verificare la perdita di gas, come l'acqua di sapone, vengono testati in tutte le interfacce per osservare se si producono bolle e determinare se sono in perdita. Si noti di controllare regolarmente la presenza di perdite di gas nella condotta d'aria, il metodo di controllo si riferisce al metodo di controllo dell'acetileno.
6.3 Fonte di luce
L'analizzatore FEA a cinque elementi ospite per lunghi periodi di inattività, si prega di tenere lo strumento aperto e preriscaldato in linea ogni * due settimane per un intervallo di 1-2 ore. per prolungare la durata di utilizzo. La lampada dell'elemento non viene utilizzata per un lungo periodo di tempo e non può essere utilizzata a causa di perdite di gas, scarico di gas di componenti e altri motivi. Quindi la lampada dell'elemento non utilizzata a lungo dovrebbe essere accesa ogni 3-4 mesi per 2-3 ore per prolungare la durata dell'uso e garantire le prestazioni della lampada dell'elemento.
6.4 Sistemi ottici
I componenti ottici della strada di luce esterna sono spesso mantenuti puliti e in genere vengono lavati meno una volta all'anno. Se c'è un deposito di polvere sui componenti ottici, la carta a specchio può essere pulita; Se l'elemento ottico è sporco di olio o sporco durante la determinazione della soluzione del campione, può essere strofinato con un ghiaccio lavato e asciugato in una miscela di etanolo e etere pre-immerso (1: 1), quindi con acqua distillata per sciaccare il sapone e poi soffiare le perle d'acqua con una palla di lavaggio. Durante la pulizia, impedire alle mani di strofinare oggetti metallici o toccare lo specchio.
6.5 Sistemi di atomizzazione
Al termine di ogni analisi, in particolare dopo l'analisi di campioni ad elevate concentrazioni o ad acidi forti, spruzzare immediatamente acqua distillata per diversi minuti per evitare che il cilindro e la testa di combustione siano contaminati o corrosi. Dopo l'accensione, sopra l'intera fensura del bruciatore dovrebbe essere una fiamma blu che brucia uniformemente a nastra. Se nel mezzo della fiamma a nastra c'è un vuoto, a forma di serratura, che indica che ci sono sporchi o gocce sopra la crepa della testa di combustione, in questo momento è necessario lavare, il metodo di pulizia è quello di collegare l'aria, chiudere l'acetileno in condizioni, inserire la carta filtrante nella crepa di combustione e strofinare con attenzione; Se ** cattivo può rimuovere la testa di combustione con un pennello morbido; Se si è formata una perla di fusione, può essere usata una carta di scigliatura metallica sottile o una lama per rasciare delicatamente per rimuovere i sedimenti. Si dovrebbe prestare attenzione a non rasciare le fessure. L'atomizzatore viene pulito spesso per evitare l'ostacolo locale dei capillari dell'atomizzatore. Se l'ostacolo si verifica, causerà una diminuzione della quantità di soluzione ** e una diminuzione del valore di assorbimento. Se lo strumento non viene utilizzato temporaneamente, applicare schede di carta dura per coprire la cucitura del bruciatore in modo da evitare l'accumulo di ceneri. Le parti mobili correlate del sistema di atomizzazione devono essere lubrificate regolarmente per garantire la flessibilità del sollevamento. Il compressore d'aria deve scaricare regolarmente acqua, olio e il divisore deve essere pulito regolarmente.
6.6 Sistemi aerei
È severamente vietato l'uso di componenti in rame viola e argento nelle condotte di gas di acetileno e l'olio è vietato. Quando vengono testate alte concentrazioni di soluzioni di rame o argento, è necessario usare spesso acqua deionizzata per il lavaggio. È necessario scaricare regolarmente l'acqua accumulata dal separatore di gas e acqua del compressore d'aria per impedire che l'acqua entri nel misuratore di flusso del gas. Quando lo strumento ha completato la misurazione, il gas acetileno deve essere spento prima, aspettare che la fiamma sul bruciatore si spenga e poi chiudere la valvola del gas e spegnere il compressore d'aria.
6.7 Sostituire regolarmente il tubo di assicurazione.
Nel caso in cui altri problemi non possano essere risolti durante l'uso del prodotto, si prega di contattare il dipartimento di assistenza post-vendita della Nissan Instrument Manufacturing Co., Ltd. di Daqing City, tel.: 0459-8186000.
Allegato 1 Test delle prestazioni degli strumenti (per le aziende produttive)
0 Normali condizioni di lavoro
L'ambiente di lavoro dello strumento deve soddisfare:
a) temperatura ambiente da 15°C a 30°C;
b) Umidità relativa non superiore al 75%;
c) le vibrazioni e le interferenze elettromagnetiche che non influiscono sull'utilizzo dello strumento;
d) l'interno non contiene gas corrosivi e dispone di buoni dispositivi di ventilazione;
e) Alimentazione: tensione 220V ± 22V, frequenza 50Hz ± 1Hz.

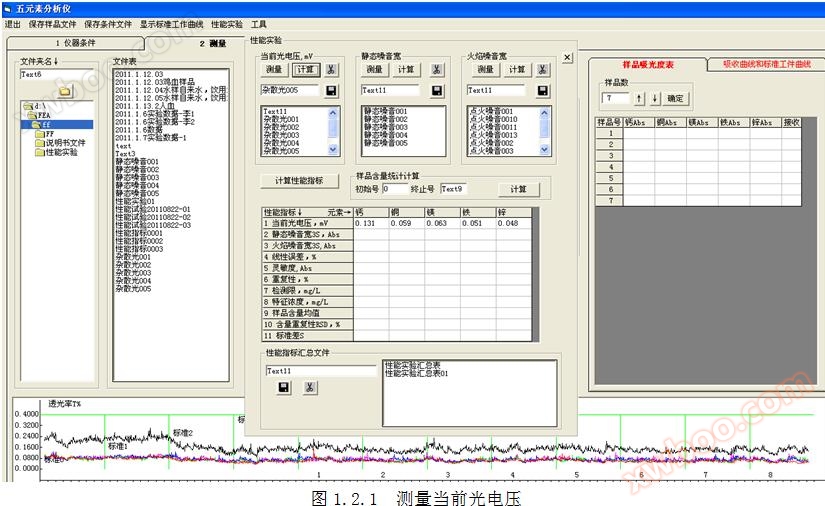

1 Misura della tensione ottica corrente
1.1 Definizione della tensione ottica corrente: numero e somma della luce in assenza di ingresso di luce. La tensione fotovoltaica corrente influenza la linearità e la sensibilità della curva di lavoro standard. La somma dei numeri di luce quando non c'è ingresso di luce è definita come luce diffusa.
1.2 Metodo di misurazione della tensione ottica corrente: bloccare l'apertura della luce, fare clic sul menu superiore "Misura delle prestazioni", il tempo di misurazione è superiore a 200 secondi. Fai clic sul pulsante "" per iniziare a misurare la tensione fotovoltaica corrente. Vedere le figure 1.2.1 e 1.2.2. Clicca sul pulsante per calcolare la tensione ottica corrente.

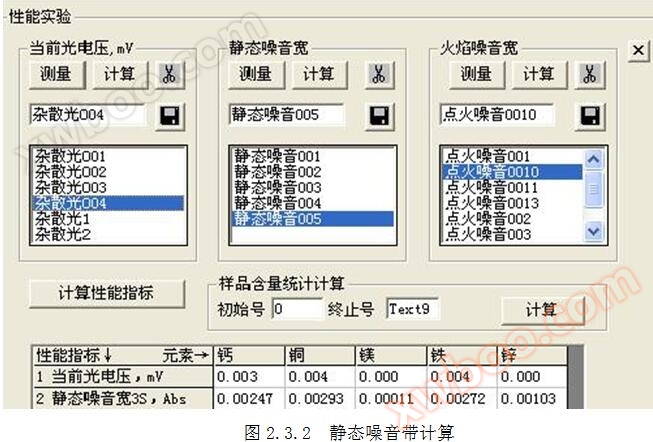

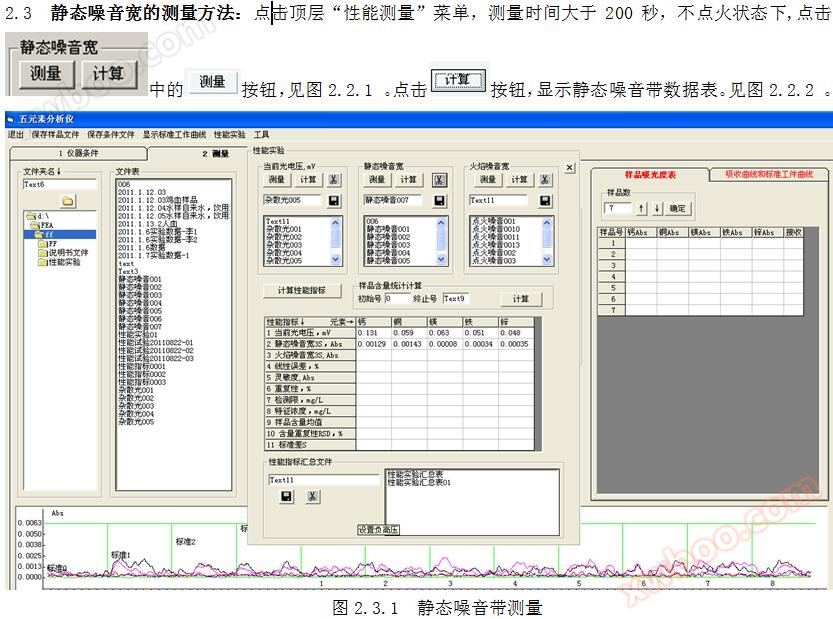

2 Ampio rumore statico
Definizione della larghezza del rumore statico: la larghezza del rumore statico Hb è 3 volte la deviazione standard S del numero ** in condizioni di non accensione.
Formula di calcolo della larghezza del rumore statico: Hb = 3×S

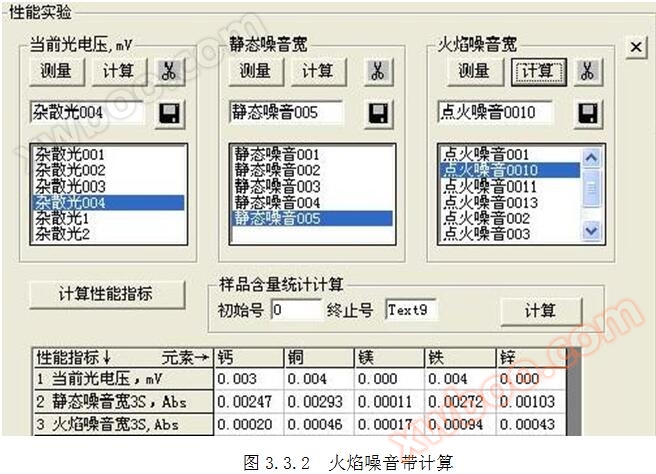

3 Ampio rumore di fiamma
Definizione della larghezza del rumore della fiamma: la larghezza del rumore della fiamma Hb è 3 volte la deviazione standard S del numero ** allo stato di accensione.
Formula di calcolo della larghezza del rumore della fiamma: Hb = 3 × S

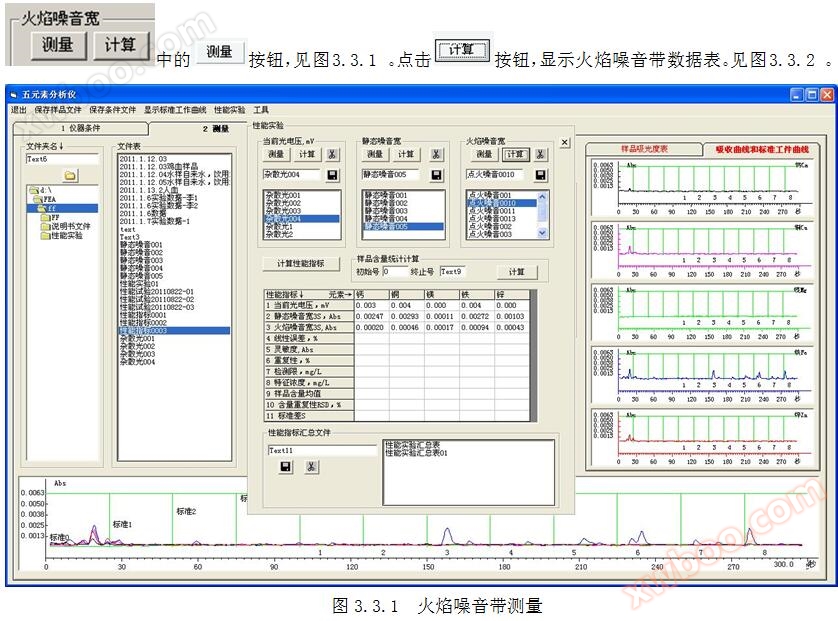

3.3 Metodo di misura della larghezza del rumore della fiamma: fare clic sul menu "Misura delle prestazioni" in alto, il tempo di misura è superiore a 200 secondi, nello stato di accensione, fare clic su
4 Errore lineare e
Definizione dell'errore lineare E: E = [Σ(100 x dC/C)]/3
4.2 Formula di calcolo: Analisi di regressione parabolica: dC = |c×A×A + b×A + a – C|
Cs = c×A×A + b×A + a
In forma:
c, b, a ---- elementi costanti.
A - assorbimento.
5 Sensibilità
Definizione di sensibilità: la media dell'assorbimento della soluzione standard 3 misurata sette volte consecutive.
5.2 Formula di calcolo della sensibilità: sensibilità = Σ As/7
In forma:
As ---- 3 assorbimento della soluzione standard.
6 Ripetizione
6.1 Definizione di ripetibilità: RSD è la deviazione standard relativa dell'assorbimento della soluzione standard 3 misurata sette volte consecutive.
6.2 Formula di calcolo ripetitiva
In forma:
A ---- 3 assorbimento della soluzione standard.
7 Limite di rilevamento
7.1 Definizione del limite di rilevamento DL: è la concentrazione della sostanza misurata equivalente alla larghezza di base Hb.
Formula di calcolo per rilevare il limite DL: DL = Hb × Cs/A
In forma:
Cs - concentrazione della soluzione standard 3;
A ---- assorbimento della soluzione standard numero 3;
Hb --- Ampio rumore.
8 Caratteristiche della concentrazione
Definizione della concentrazione caratteristica: è la concentrazione del materiale misurato corrispondente alla trasparenza luminosa del 99% (assorbimento A = 0,0043648).
Formula di calcolo della concentrazione caratteristica: concentrazione caratteristica = 0,0043648 × Cs / A
In forma:
Cs ---- concentrazione della soluzione standard 3,
A ---- 3 assorbimento della soluzione standard.
9 Metodi di misurazione degli indicatori di prestazione
9.3 Incendio
9.3.1 Compressore d'aria senza olio: confermare che la connessione della via d'aria sia intatta, regolare la valvola di regolazione del flusso del compressore d'aria all'opposto dell'orologio a **, aprire l'alimentazione del compressore d'aria, regolare la valvola di flusso in senso orologio, rendendo la pressione dell'aria di 0,23 Mpa.
9.3.2 Dispositivo di acetileno **: aprire la valvola della bottiglia in acciaio di acetileno, la pressione del manometro non può essere inferiore a 0,4 MPa, regolare il manometro secondario, confermare la pressione di acetileno di 0,03 Mpa. Premere il pulsante ** e accendere la testa bruciatrice con l'accendinore. Regolare la valvola di controllo dell'acetileno e dell'aria nei pressi della testa di combustione per osservare la stabilità della fiamma, il colore della quale è colore giallo. La quantità di aspirazione è di circa 6 ml/min.
Nota: se la pressione di acetileno non è all'interno della gamma di lavoro (0,02 Mpa-0,08 Mpa), il dispositivo di acetileno ** spegne automaticamente la fonte d'aria, l'indicatore di lavoro lampeggia, l'allarme suona e l'indicatore ** si accende. Riregolare la fonte di gas acetileno a 0,03 Mpa, premere il pulsante ** e accendere la testa di combustione con l'accendere di fiamma.
Allegato 2 Formulazione dei reagenti
1 Formulazione di soluzioni di riserva standard (in cabinet di ventilazione)
Soluzione di riserva standard di calcio di 2400 mg / L: pesare 5,9934 g di carbonato di calcio di riferimento [CaCO3] asciutto a 105-110 gradi per 3 ore, in una bottiglia di capacità di 1000 ml, aggiungere lentamente 20 ml di acido clorico, aggiungere 200 ml di acqua, bagno d'acqua riscaldato * sciolto, condensato.
Soluzione di riserva standard di rame 300 mg / L: pesare 0,3000 g di rame di alta purezza [Cu] per aggiungere * 50 ml di tazza di cottura, aggiungere 10 ml di acqua pura, aggiungere lentamente 10 ml di acido nitrico, forno elettrico sopra fuoco microebollizione * incolore trasparente. Aggiungere 20 mL di acqua, rimuovere, lasciare raffreddare, spostare in una bottiglia di 1000 mL di capacità, stabilizzare.
1.3 1200 mg / L di soluzione di riserva standard di magnesio: pesare 1,2000 g di magnesio ad alta purezza [Mg] per aggiungere * 50 mL di bicchiere, aggiungere 10 mL di acqua pura, aggiungere lentamente 10 mL di acido clorico, forno elettrico sopra fuoco microebollizione * incolore trasparente. Aggiungere 30 mL di acqua, rimuovere, lasciare raffreddare, spostare in una bottiglia di 1000 mL di capacità, stabilizzare.
1.4 Soluzione di riserva standard di ferro 15000mg / L: pesare 1.5000g di ferro ad alta purezza [Fe] per aggiungere * 100 mL di tazza di cottura, aggiungere 10 mL di acqua pura, aggiungere lentamente 10 mL di acido nitrico, forno elettrico sopra fuoco microbollente, gocce lentamente aggiungere 10 mL di acido cloridrato, incolore trasparente. Aggiungere 50 mL di acqua, rimuovere, lasciare raffreddare, spostare in una bottiglia di capacità di 100 mL, aggiungere 600 mL di acqua purificata.
1,5 450 mg / L di zinco soluzione di riserva standard: pesare 0,4500 g di zinco di alta purezza [Zn] per aggiungere * 50 ml di tazza di cottura, aggiungere 10 ml di acqua pura, aggiungere lentamente 10 ml di acido clorico, forno elettrico sopra fuoco microebollizione * incolore trasparente. Aggiungere 100 ml di acqua, rimuovere, lasciare raffreddare, spostare in una bottiglia di 1000 ml di capacità, stabilizzare.
2 Soluzione di riserva standard a cinque elementi (48 mg/L di calcio Ca, 6,00 mg/L di rame Cu, 24 mg/L di magnesio Mg, 300 mg/L di ferro Fe, 9,00 mg/L di zinco Zn): Aggiungere una soluzione di riserva standard di calcio di 2400 mg/L, una soluzione di riserva standard di rame di 300 mg/L, una soluzione di riserva standard di magnesio di 1200 mg/L di 10,00 mL, una soluzione di riserva standard di ferro di 15,00 mg/L e una soluzione di riserva standard di zinco di 450 mg/L e 10,00 mL. Capacitazione.
3 Soluzioni serie standard
3.0 0 soluzione ** (reagente di cinque elementi del sangue intero **): assorbire 5,00 mL di acido cloridrico per aggiungere * 1.000 mL di bottiglia di capacità, stabilizzare. Disponibile in bottiglie di plastica da 50 ml. Distribuito in centrifughe di plastica da 1,00 mL, 1.000 mL per bottiglia. 100 pezzi in 1 scatola. Sangue intero liquido.
3.1 Soluzione standard n. 1 (0,800 mg / L di calcio Ca, 0,100 mg / L di rame Cu, 0,40 mg / L di magnesio Mg, 5,00 mg / L di ferro Fe, 0,150 mg / L di zinco Zn): assorbire 25,00 ml di soluzione di riserva standard di cinque elementi, aggiungere * 2.000 ml di bottiglia di capacità, aggiungere 10,0 ml di acido clorico, dosazione. Disponibile in bottiglie di plastica da 50 ml, ciascuna non inferiore a 50 ml.
3.2 Soluzione standard n. 2 (1,60 mg / L di calcio Ca, 0,200 mg / L di rame Cu, 0,80 mg / L di magnesio Mg, 10,00 mg / L di ferro Fe, 0,30 mg / L di zinco Zn): assorbire 25,00 ml di soluzione di riserva standard di cinque elementi, aggiungere * 1.000 ml di bottiglia di capacità, aggiungere 5,0 ml di acido clorico, dosazione. Disponibile in bottiglie di plastica da 50 ml, ciascuna non inferiore a 50 ml.
3.3 Soluzione standard n. 3 (2,40 mg / L di calcio Ca, 0,300 mg / L di rame Cu, 1,20 mg / L di magnesio Mg, 15,00 mg / L di ferro Fe, 0,450 mg / L di zinco Zn): assorbire 25,00 mL di soluzione di riserva standard di cinque elementi, aggiungere * bottiglia di capacità di 500 mL, aggiungere 2,50 mL di acido clorico, dosazione. Disponibile in bottiglie di plastica da 50 ml, ciascuna non inferiore a 50 ml.
4 Soluzione standard (per aziende produttive)
4.1 Soluzione standard di calcio da 240 mg / L: assorbire la soluzione di riserva standard di calcio da 2400 mg / L da 10,00 mL per aggiungere * bottiglia da 100 mL per stabilire la capacità.
4.2 30 mg / L di soluzione standard di rame: assorbire 300 mg / L di soluzione di riserva standard di rame 10,00 mL per aggiungere * bottiglia di capacità di 100 mL, per stabilire il volume.
4.3 120 mg / L di soluzione standard di magnesio: assorbire 1200 mg / L di soluzione di riserva standard di magnesio 10,00 mL aggiungere * bottiglia di capacità di 100 mL, stabilizzare.
4.4 Soluzione standard di ferro da 1500 mg / L: assorbire 15.000 mg / L di soluzione di riserva standard di ferro da 10,00 mL aggiungere * bottiglia di capacità di 100 mL, stabilizzare.
Soluzione standard di zinco di 45 mg / L: assorbire la soluzione di riserva standard di zinco di 450 mg / L di 10,00 mL per aggiungere * bottiglia di capacità di 100 mL, per stabilizzare.
5 Metodo di formulazione standard per l'applicazione del liquido (per l'impresa di produzione) 1:
Soluzione di applicazione standard di calcio 2,40 mg / L: assorbire 240 mg / L di soluzione standard di calcio 10,00 mL per aggiungere * bottiglia di capacità di 1000 mL, aggiungere 5,00 mL di acido clorico, stabilizzare.
5.2 0,300 mg / L di soluzione di applicazione standard di rame: assorbire 30 mg / L di soluzione standard di rame 10,00 mL aggiungere * 1.000 mL di bottiglia di capacità, aggiungere 5,00 mL di acido clorico, condensatore.
5.3 1.20 mg / L di soluzione di applicazione standard di magnesio: assorbire 120 mg / L di soluzione standard di magnesio 10,00 mL per aggiungere * 1.000 mL di bottiglia di capacità, aggiungere 5,00 mL di acido clorico, stabilizzare.
Soluzione di applicazione standard di ferro 15.00 mg / L: assorbire la soluzione standard di ferro 1500 mg / L 10.00 mL aggiungere in una bottiglia di capacità di 1000 mL, aggiungere 5.00 mL di acido clorico, stabilizzare.
5,5 0,450 mg / L di zinco standard applicazione soluzione: assorbire 45 mg / L di zinco standard soluzione 10,00 mL aggiungere * 1.000 mL di bottiglia di capacità, aggiungere 5,00 mL di acido clorico, stabilizzare.
5 Metodo di formulazione standard per l'applicazione del liquido (per l'impresa di produzione)2:
Soluzione di applicazione standard di calcio 2,40 mg / L: assorbire 1,00 mL di soluzione standard di calcio di 2400 mg / L per aggiungere * 1.000 mL di bottiglia di capacità, aggiungere 5,00 mL di acido clorico e stabilizzare.
5.2 0.300 mg / L di soluzione di applicazione standard di rame: assorbire 300 mg / L di soluzione standard di rame 1,00 mL per aggiungere * 1.000 mL di bottiglia di capacità, aggiungere 5,00 mL di acido clorico, condensatore.
5.3 1.20 mg / L di soluzione di applicazione standard di magnesio: assorbire 120 mg / L di soluzione standard di magnesio 1,00 mL per aggiungere * 1.000 mL di bottiglia di capacità, aggiungere 5,00 mL di acido clorico, stabilizzare.
Soluzione di applicazione standard di ferro 15.00 mg / L: assorbire 1.00 mL di soluzione standard di ferro 1500 mg / L per aggiungere una bottiglia di capacità di 1000 mL, aggiungere 5.00 mL di acido clorico e stabilizzare.
5,5 0,450 mg / L di zinco standard applicazione soluzione: assorbire 45 mg / L di zinco standard soluzione 1,00 mL aggiungere * 1,000 mL di bottiglia di capacità, aggiungere 5,00 mL di acido clorico, stabilizzare.
Allegato 3 Soluzione di riserva standard a cinque elementi
(Realizzato all'interno dell'armario di ventilazione)
In primo luogo, il carbonato di calcio [CaCO3], il rame ad alta purezza [Cu], il magnesio ad alta purezza [Mg], il ferro ad alta purezza [Fe] e lo zinco ad alta purezza [Zn] sono stati determinati senza interferenze spettrali con il liquido di applicazione del reagente di formulazione, e la corrugazione è stata utilizzata per la formulazione di una soluzione di riserva standard a cinque elementi originali.
6 Soluzione di riserva standard di cinque elementi originali (calcio 2400 mg / L - rame 300 mg / L - magnesio 1200 mg / L - ferro 15000 mg / L - zinco 450 mg / L)
Pesando 5,9934 g di carbonato di calcio di riferimento [CaCO3] asciutto a 105-110 gradi per 3 ore, aggiungere * 1.000 ml di bottiglia di capacità, aggiungere 0,3000 g di rame ad alta purezza [Cu], aggiungere 1,2000 g di magnesio ad alta purezza [Mg], aggiungere 15.000 g di ferro ad alta purezza [Fe], aggiungere 0,4500 g di zinco ad alta purezza [Zn]. Aggiungere acqua 20 mL, goccia lenta con acido clorico 20 mL, goccia lenta con acido nitrico 20 mL, lasciare per 4 ore, se c'è solido insolubile, goccia con acido nitrico, * senza solido. Mantenere la bottiglia in bagno bollente per 1 ora, agitare per 1 minuto, aggiungere acqua * circa 800 mL, lasciare raffreddare e stabilizzare. Questo liquido 10,00 mL è confezionato in 1 ampolla ** per conservare.
2 Soluzione di riserva standard di cinque elementi (48 mg / L di calcio Ca, 6,00 mg / L di rame Cu, 24 mg / L di magnesio Mg, 300 mg / L di ferro Fe, 9,00 mg / L di zinco Zn): assorbire la soluzione di riserva standard di cinque elementi originale 10,00 mL aggiungere * bottiglia di capacità di 500 mL, la condensazione.
Allegato 7 Preparazione degli strumenti in vetro dell'Allegato 2 e dell'Allegato 3 (per ogni bottiglia)
7.1 Cucina e tubi
|
Numero |
Nome |
Quantità |
Numero |
Nome |
Quantità |
Numero |
Nome |
Quantità |
|
1 |
50 ml di bicchiere |
4 |
8 |
Carta di solfato 80×80 |
100 |
15 |
Nastro trasparente |
1 volume |
|
2 |
100 ml di bicchiere |
1 |
9 |
Rack per reagenti |
1 unità |
16 |
Lavare le bottiglie |
1 unità |
|
3 |
Tubo di 10mL |
10 |
10 |
Forno regolabile da 500W |
1 unità |
17 |
Succa la palla |
1 unità |
|
4 |
Tubo di liquidazione 25mL |
1 |
11 |
Lunghezza 200 diametro 10 barre di vetro |
1 unità |
18 |
Carta per etichette |
3 foto |
|
5 |
10mL aspiratrice |
10 |
12 |
Bottiglia 10L |
1 unità |
19 |
Bottiglia di rifiuti |
1 unità |
|
6 |
Bottiglia di plastica 50ml |
20 di loro. |
13 |
Acqua deionizzata (botte di plastica da 20 litri) |
20 litri |
20 |
Guanti di gomma |
1 Pagamento |
|
7 |
Forci piccole |
1 unità |
14 |
Carta filtro |
1 scatola |
21 |
Analisi della bilancia |
1 unità |
7.2 Capacità bottiglia 20 pezzi con etichetta
|
Nome |
Quantità |
etichetta |
|
|
Bottiglia di capacità 1000ml
|
13
|
1.1 Soluzione di riserva standard di calcio da 2400 mg/L |
6 Soluzione di riserva standard a cinque elementi originali
2400 mg/L di calcio
300 mg/L di rame
1200 mg/L 镁
15000mg/L ferro
450mg/L di zinco)
|
|
1.2 300 mg/L di soluzione di riserva standard di rame |
|||
|
1.3 Soluzione di riserva standard di 1200 mg/L di magnesio |
|||
|
1,5 450 mg/L di soluzione di riserva standard di zinco |
|||
|
Formulazione di una soluzione di riserva standard a cinque elementi |
|||
|
Soluzione 0** |
|||
|
Soluzione standard 2 |
|
||
|
5.1 2,40 mg/L di calcio per soluzioni standard |
|
||
|
5.2 0,300 mg/L di rame per soluzioni standard |
|
||
|
5.3 1,20 mg/L di magnesio per soluzioni standard |
|
||
|
5.4 15.00 mg/L ferro per soluzioni standard |
|
||
|
5,5 0,450 mg/L soluzione standard di zinco |
|
||
|
Bottiglia di 500ml |
1 |
Soluzione standard 3 |
|
|
Bottiglia di capacità 2000ml |
1 |
Soluzione standard 1 |
|
|
Bottiglia di 100ml
|
6
|
1.4 Soluzione di riserva standard di ferro da 15.000 mg/L |
|
|
4.1 Soluzione standard di calcio da 240 mg/L |
|
||
|
Soluzione standard di rame 30 mg/L |
|
||
|
Soluzione standard di magnesio 120 mg/L |
|
||
|
Soluzione standard di ferro 1500 mg/L |
|
||
|
Soluzione standard di zinco 45 mg/L |
|
1.7 Dati spettrali a cinque elementi
Tabella 1.8.1 Dati spettrali a cinque elementi
|
Elementi |
Calcio Ca |
rame Cu |
magnesio Mg |
ferro Fe |
Zinco Zn |
|
Spettrologia nm |
422.67 |
324.75 |
285.21 |
252,3 volte linea di sensibilità |
213.86 |
|
Peso atomico |
40.08 |
63.546 |
24.305 |
55.847 |
65.38 |
|
Elementi di riferimento |
carbonato di calcio |
Rame ad alta purezza |
ossido di magnesio |
Subferro solfato di ammonio |
Zinco di alta purezza [Zn] |
|
Formula molecolare |
CaCO3 |
[Cu] |
MgO |
[FeSO4·(NH4)2SO4·6H2O] |
|
|
Peso molecolare di riferimento |
100.09 |
63.546 |
40.304 |
392.1308 |
65.38 |
|
Larghezza della fessura nm |
30 |
200 |
200 |
200 |
200 |
1.9 Dati raster
Diametro del cerchio Roland = 224.000 mm, numero di linee / mm = 1200, angolo di ingresso = 0, i dati spettrali sono riportati nella tabella 1.9. La posizione spettrale è visualizzata nella Figura 1.9.
Tabella 1.9 Scheda dati spettrali
Richiesta online
-
Contatti
-
Società
-
Telefono
-
Email
-
WeChat
-
Codice di verifica
-
Contenuto del messaggio
-
