Trasmettitore di corrente CA perforato-Fornitore globale

Il secondo piano occidentale dell'edificio dell'industria ottica dell'alta tecnologia della torcia del distretto di Houli, Xiamen

1.Introduzione del prodotto

KHIl trasmettitore di tensione AC di serie è un modulo di misura che utilizza il principio dell'induzione elettromagnetica (induttanza reciproca) per convertire la corrente misurata in un segnale di tensione DC (o corrente DC) proporzionale all'uscita di corrente primaria. I lati primari e secondari sono altamente isolati. Questo prodotto adotta la tecnologia STM e la tecnologia del circuito integrato digitale, con alta integrazione generale, piccole dimensioni e facile installazione; Alta precisione di errore, buona linearità, nessun potenziometro di calibrazione, in grado di lavorare stabilmente per lungo tempo e adattarsi ai vari ambienti di lavoro. Ampiamente usato nel controllo del sistema e nel rilevamento di apparecchiature elettriche in industrie quali energia, petrolio, estrazione del carbone, chimica, ferrovia, comunicazione e automazione degli edifici.

2.CARATTERISTICHE

Figura 2. Schema del principio del trasmettitore di corrente CA

2.1 Adottando chip di misura ad alta precisione specificamente progettati per la corrente, presenta i seguenti vantaggi rispetto ai prodotti tradizionali del settore (tutti basati sulla tecnologia elettrica analogica):
2.1.1 Utilizzando la tecnologia ADC a 24 bit di alta precisione, l'errore di corrente effettivo è inferiore a 0,1% all'interno di una gamma dinamica di 1000:1;
2.1.2 Utilizzare il software per calibrare gli errori di misura, senza potenziometri, garantendo stabilità a lungo termine e nessuna deviazione nella precisione di misura. (Attualmente, i prodotti nel settore sono calibrati per errori di misura utilizzando potenziometri, che hanno grandi errori, scarsa consistenza della fabbrica e breve durata di vita. Soprattutto in ambienti elettromagnetici ad alta frequenza o vibrazioni, potenziometri sono inclini a spostamento o guasto, portando alla fine a guasti del trasmettitore).
2.1.3 Costruito in tensione di riferimento di 1.25V ± 1%, coefficiente di temperatura tipico di 5ppm/℃, massimo 15ppm/℃. Il trasmettitore ha ancora una precisione ultra-elevata in tutto il range di temperatura. Attualmente, la maggior parte dei prodotti nel settore utilizza la tecnologia di amplificazione operativa analogica, con un coefficiente di temperatura superiore a 100 ppm /℃. La linearità di misura è scarsa su tutto il range di temperatura e la precisione non è elevata. ）
2.2 L'uso del chip di controllo del computer MCU a 16 bit RENESAS presenta i seguenti vantaggi rispetto ai prodotti tradizionali del settore (nessuno dei quali ha MCU):
2.2.1 Digitalizzare i risultati delle misurazioni, ridurre le interferenze acustiche e migliorare la capacità anti-interferenza del prodotto.
2.2.2 I parametri di fabbrica del prodotto sono configurati utilizzando software e il prodotto non ha contatti brevi o potenziometri. Il prodotto è affidabile e ha una lunga durata.
2.2.3 Ha una funzione di emissione luminosa dell'indicatore di impulso proporzionale al valore di corrente misurato. È rosso, solitamente spento, e lampeggia quando si misura il valore di corrente. Comodo per l'installazione e il debug in loco.
2.2.4 Dotato di una spia di stato di funzionamento del trasmettitore, verde, illuminato quando non c'è corrente misurata; Quando c'è corrente, spegni.
2.2.5 Dotato di interfaccia di comunicazione RS485 (opzionale), in grado di leggere il valore corrente misurato.
2.2.6 Ha la funzione di uscita di allarme per corrente che supera il limite superiore o inferiore (facoltativo).
2.3 L'adozione del chip di uscita corrente del ciclo TI presenta i seguenti vantaggi rispetto ai prodotti tradizionali del settore (circuiti discreti):
2.3.1 Errore non lineare: 0,002%;
2.3.2 Drift bassa temperatura: 1 µ V/℃;
2.3.3 Precisione: 0,015%;
2.3.3 Ampia gamma di tensione di lavoro di 7-36V.
2.4 Adottare il processo di saldatura SMT.
2.5 Tutti utilizzano componenti di marca ben noti con standard di grado industriale e i prodotti sono progettati secondo gli standard di grado industriale.
2.6 Le funzioni multiple di protezione del circuito assicurano il funzionamento affidabile del trasmettitore in vari ambienti.
2.6.1 Protezione inversa per il collegamento di alimentazione elettrica funzionante;
2.6.2 Protezione limite di sovracorrente in uscita;
2.6.3 Protezione anormale dell'accesso RS485;
2.6.4 Protezione transitoria di soppressione del TVS della corrente di sovratensione e del fulmine di induzione per le porte di uscita corrente / tensione;
2.6.5 Costruito in circuito filtrante di tensione, con bassi requisiti per ripple di potenza in ingresso.

4.parametro elettrico

Ib	Valore corrente nominale(Arms)	10 20 50 100 200 300 400 500 600 800 1000
Imax	Valore corrente massimo (Bracci)	120% * Ib
Ioc	Capacità di sovraccarico	200% * Ib
Vsn(Corrispondente al tipo di tensione in uscita)	Tensione di uscita (Vdc)	DC0-5V, DC0-10V etc
Isn(Corrispondente al tipo di output corrente)	Corrente di uscita (mDC)	DC4-20mA,DC0-20mA etc
X	Precisione (Ta=+25 ℃)	0.5%
EL	Errore di linearità	0.2%
Vc	tensione di alimentazione	DC8-30V
Tr	tempo di reazione	≤ 300mS
f	Intervallo di frequenza	40-200HZ
Ic	consumare energia	≤ 0.8W
RL	resistenza al carico	≥ 5k Ω (tipo di uscita di tensione)
RL	resistenza al carico	≤ 500 Ω (tipo di uscita corrente)
Ioutmax	corrente di uscita massima	Typ ≤25 mA
Vd	Tensione di resistenza alla frequenza di alimentazione (50HZ, 1min)	5KV
Ri	resistenza all'isolamento	Maggiore di 20M Ω @ DC500V
imp/mAh	Uscita costante dell'impulso di corrente	30000 imp/mAh (caratteristica innovativa unica)

5.Parametri generali:

Ta	temperatura di funzionamento	-40 - +80 ℃*(Superiore ad altri produttori)*-10- +70 ℃)
Ts	Temperatura di conservazione	-55 - +85 ℃
W	peso	Circa 250g
St	Norme di esecuzione	GB/T13850-1998/IEC688：1992
Hw	Umidità di lavoro	20-90% senza condensa

6. Connessione
Terminale di cablaggio KTB8-A
Terminale 7 (OUT -): Uscita 4-20mA polo negativo
Terminale 9 (OUT+): Uscita 4-20mA polo positivo
Terminale 10 (P -): Polo negativo dell'alimentazione DC24
Terminale 12 (P+): Polo positivo dell'alimentazione DC24

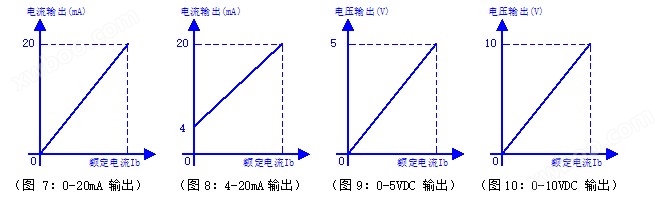

7.Curva di uscita
