1. Fare una tagliatrice laser non metallica di fascia alta secondo gli standard delle macchine a fibra ottica. Il meccanismo eredita completamente la struttura matura e stabile della nostra azienda della macchina a fibra ottica ed è disposto a sopportare alti costi e caricare configurazioni più lussuose, perché è progettato per i requisiti del cliente di fascia alta e più alta standard.
2. Dopo innumerevoli generazioni di ottimizzazione e eredità dei prodotti, riferendosi ai problemi esistenti in prodotti simili sul mercato, tutti sono stati digeriti. La scelta degli accessori non ha compromesso i costi. Servomotori Fuji, riduttori Xinbao e altri componenti in fibra ottica sono tutti inclusi come standard. Nessun servo ibrido (stepper a circuito chiuso) è stato selezionato per il costo
3. sistema di trasmissione unico, caratteristiche operative più fluide e garanzia di assemblaggio di alta precisione. Centro di lavoro a portale CNC per fresatura di precisione del corpo letto, marcatura e assemblaggio.
4. ha subito la progettazione industriale da un team di professionisti, dalla progettazione esterna alla progettazione strutturale, ed ha subito innumerevoli modifiche e miglioramenti da parte del team di professionisti. Ottimizzare e modificare ripetutamente. Un prodotto di alta qualità deve resistere alla prova del tempo, in quanto il suo successo è proporzionale allo sforzo profuso.
5. telaio ottico di precisione, sistema di telaio raffreddato ad acqua opzionale, percorso ottico più stabile
6. dotato di un doppio sistema di aspirazione inferiore della ventola e di due insiemi di sistemi ausiliari di aspirazione superiore, la pompa dell'aria della ventola ha un interruttore automatico di arresto di avvio, che è risparmio energetico e silenzioso.
7. testa laser raffreddata ad acqua industriale, sostituzione modulare di lenti con diametri e lunghezze focali differenti e regolazione libera dell'altezza di taglio.

unoCaratteristiche della macchina utensile

① Il metodo di trasmissione unico raggiunge la combinazione ottimale di velocità, scorrevolezza e precisione. Soddisfare i requisiti di taglio ad alta velocità, liscio e ad alta precisione.

② La struttura dell'asse Y eredita completamente la struttura a macchina in fibra ottica matura e stabile, con trasmissione a pignone e cremagliera di alta precisione ed è abbinata al riduttore Xinbao di Nippon Electric. Doppia struttura di azionamento, due servomotori giapponesi Fuji con due azionamenti.

② Montaggio dell'orologio di precisione, lavorazione CNC del letto, standard industriali delle macchine utensili.

② I componenti della trasmissione sono stati ottimizzati più volte e la rigidità e il metodo di connessione della struttura della trasmissione, così come la struttura del portale, sono stati sottoposti a test meccanici e all'ottimizzazione di progettazione unica. Ridurre al minimo le vibrazioni durante il movimento ad alta velocità e la frenata del cavalletto.

Nota:Grazie all'installazione del tubo laser sul cavalletto e al suo movimento, l'apparecchiatura genera vibrazioni durante il funzionamento e la frenata. Piegare o combinare più tubi laser con una potenza superiore a 300W può causare determinati danni alla stabilità dei tubi laser, influenzandone la durata e portando persino a danni diretti. Inoltre, la vibrazione ha anche un impatto significativo sull'affidabilità del percorso ottico. Il percorso di guida della luce esterna in vibrazione ha un impatto significativo sull'effetto di taglio e sull'energia di taglio.

⑤ Utilizzo di guide lineari originali PMI o HIWIN autentiche Taiwan

IIVantaggi rispetto ad altre strutture

① Confronto delle apparecchiature di trasmissione a vite complete

Usiamo una struttura di trasmissione a doppio azionamento a cremagliera e pignone dell'asse Y, rispetto alle attrezzature a vite. La differenza sta nella modalità di trasmissione dell'asse Y.

Tutte le attrezzature di azionamento a vite sul mercato utilizzano azionamento a vite singolo per l'asse Y. La trasmissione del singolo motore e della singola vite ha i problemi di capacità di azionamento insufficiente e salto di concentricità della vite a lungo raggio.

I tubi laser con una potenza di 300W o più, specialmente quelli iniettati con acqua di raffreddamento, hanno un peso aumentato, ma la trazione singola è significativamente carente di potenza, con conseguente accelerazione lenta, frenata difficile e prestazioni insufficienti ad alta velocità. L'ultima domanda fondamentale degli utenti 300W è quella di migliorare la velocità di taglio, specialmente per il taglio di materiali sottili come i segni acrilici 3mm. È difficile per le macchine a vite monoazionamento raggiungere velocità superiori a 100mm/s.

Il grado teorico della vite è molto alto, ma la trasmissione della vite ha vantaggi nella corsa breve, mentre nella corsa lunga, ci sono problemi come la concentricità insufficiente del salto della vite, che anche non può raggiungere l'accuratezza ideale.

Dopo il confronto effettivo, il nostro rack e pignone dual drive ha una precisione di taglio e un effetto completamente migliori rispetto all'azionamento a vite completa.

② Confronta XY full rack e pignone attrezzature di trasmissione

Il problema più grande con la trasmissione del pignone e del rack è la vibrazione e risolvere il problema stesso della vibrazione è un problema difficile. L'utilizzo della trasmissione a cremagliera per XY genererà più punti di risonanza, rendendo il problema ancora più difficile. I problemi causati dalle vibrazioni potrebbero non essere evidenti a breve termine (i problemi possono essere trovati confrontando la scorrevolezza del taglio acrilico alla stessa velocità), e l'effetto di precisione a lungo termine e la durata del tubo laser sono problemi fatali. Abbiamo utilizzato la soluzione ottimizzata per risolvere la vibrazione a singolo asse e garantire stabilità. XY full rack, vibrazioni e problemi di punto di risonanza saranno molto prominenti. E molte trasmissioni full rack e pignone utilizzano schemi di configurazione economici, che possono causare problemi particolarmente gravi.

Qualcuno ha proposto che le macchine in fibra ottica utilizzino la trasmissione completa del pignone e del rack per dimostrare la fattibilità della trasmissione completa del pignone e del rack. Questo non è del tutto paragonabile. Poiché il percorso ottico della macchina a fibra ottica è trasmissione in fibra ottica e il laser non è sul portale, non è necessario considerare problemi di vibrazione.

② Confronta nastro trasportatore o Y-asse rack e X-asse nastro trasportatore

Precisione e durata della vita non sono comparabili, nessuna analisi sarà condotta.

Sistema di controllo - SupportoContinuo intaglio dell'interruzione di correntefunzione		Tubo laser Co2 ad alte prestazioni e lunga durata -Chengdu Weiju
Armadio elettrico standard industriale europeo		GuangzhouDominio specialeRaffreddatore d'acqua
Alimentazione laser ad alte prestazioni		Americadue seiLENS










Applicazioni tipiche del prodotto

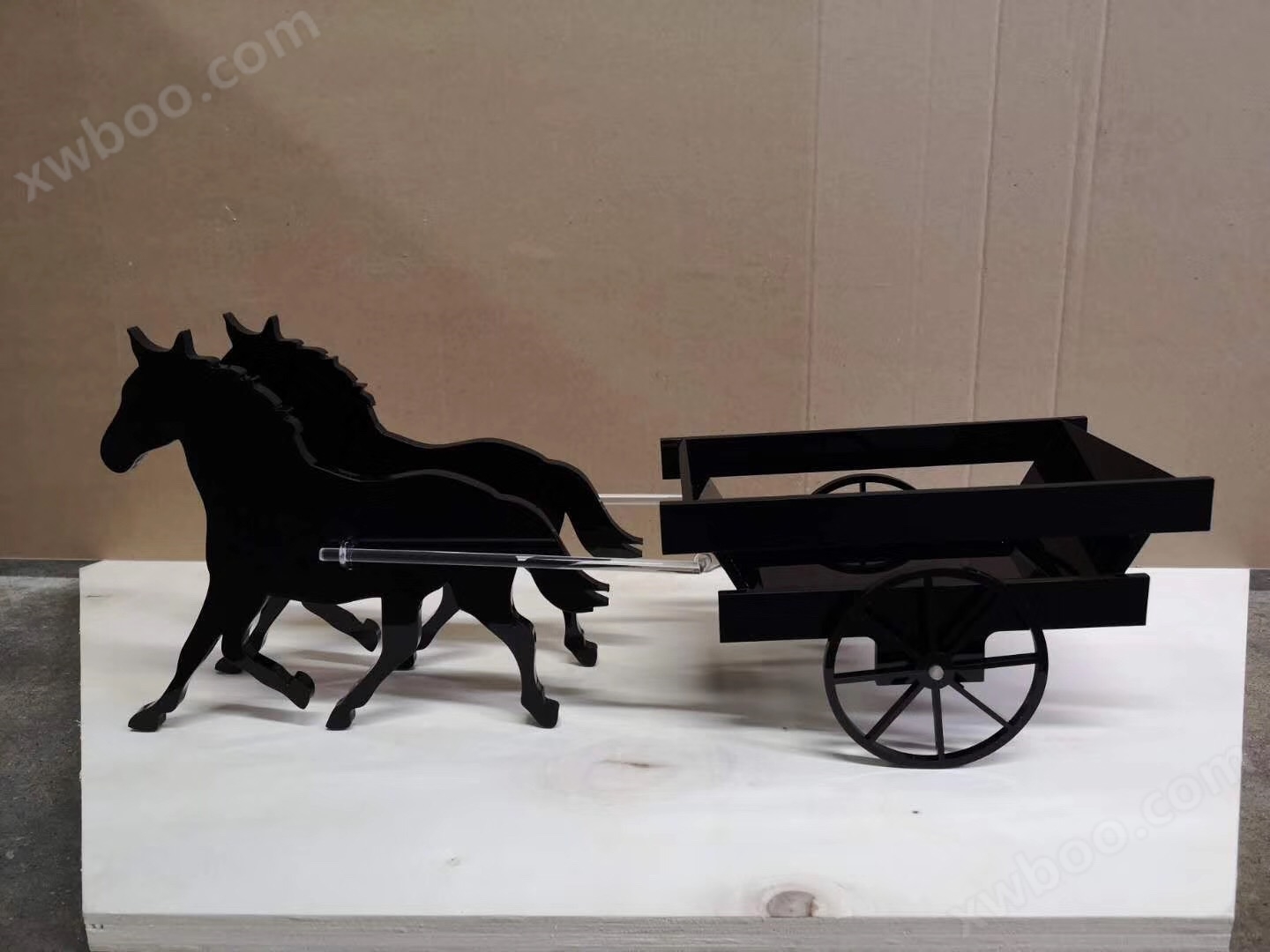

Utilizzato per il taglio di precisione di materiali non metallici come acrilico, legno, cartone, plastica, gomma, cuoio, ecc., le applicazioni tipiche includono il taglio del modello di precisione, il taglio di utensili di precisione, il taglio UV del post di stampa per l'ispezione del bordo

TT

modello	1325PG
Tipo laser	Laser sigillato Co2 con una lunghezza d'onda di 10,6μm
potenza laser	100W/130W/150W/180W/200W/300W (opzionale)
Formato di elaborazione	≥1250X2450mm
Velocità di viaggio aereo	0-60000mm/min
Velocità di taglio	0-12000mm/min
Spessore di taglio	0-30mm (150W usando acrilico come esempio)
precisione di posizionamento	0.01mm
Massima precisione di scansione	2500DPI
Testo formato minimo	Lavorazione dell'intaglio: caratteri cinesi 2mm x 2mm, caratteri inglesi 1mm x 1mm
Controllo dell'energia laser	Controllo software (0-100% non lineare regolabile) o regolazione manuale analogica 0-5V
Supporta formati di immagine	AI,PLT,DXF,DST,BMP,
Modalità di alimentazione	220V/50Hz (standard), opzionale 220V/60HZ o 110V/60Hz
Piano di lavoro intagliato	Opzioni lama e nido d'ape disponibili
Uscita di separazione colore a strati	sostegno
Metodo di comunicazione	Caricamento del disco USB/Ethernet/USB
ambiente di lavoro	Temperatura 0-45 ℃ Umidità:<80% (nessuna condensa)
Dimensioni esterne	2100X3600X1200mm
Tutta la potenza della macchina	2500W (Laser 150W)
