Umidificatore elettrodico

Tre,Processo di lavoro dell'umidificatore elettrodico

1. generazione di vapore
Quando è necessario umidificare, il contattore di alimentazione principale fornisce tensione alla barra di elettrodo, la scheda principale apre la valvola elettromagnetica di ingresso dell'acqua e l'acqua entra nel serbatoio dell'elettrodo dal fondo attraverso il bicchiere di iniezione e il tubo di iniezione; Quando la barra di elettrodo entra in contatto con l'acqua, viene generata corrente elettrica che riscalda l'acqua e la trasforma in vapore. Maggiore è l'area di contatto tra la barra elettrodica e l'acqua, maggiore è la corrente generata, maggiore è il calore.
Quando la quantità di vapore desiderata è raggiunta, la valvola elettromagnetica di ingresso dell'acqua si chiude. A causa della diminuzione del livello dell'acqua causata dall'evaporazione o dallo scarico, la quantità di vapore è inferiore a una certa percentuale, la valvola elettromagnetica di ingresso dell'acqua si aprirà e rifornirà fino a raggiungere la quantità di vapore richiesta.
Se la quantità di umidificazione richiesta diminuisce, la valvola elettromagnetica di ingresso si chiude immediatamente (anche se in quel momento è aperta) e la valvola elettromagnetica di scarico si apre fino a raggiungere la quantità di vapore richiesta.
2. Controllo
Il microprocessore sulla scheda madre, rilevando la corrente di riscaldamento, consente l'ingresso dell'acqua e il movimento della valvola elettromagnetica di scarico, controllando continuamente la produzione di vapore.
3. Controllo del livello dell'acqua
Quando il sensore di alto livello dell'acqua nel serbatoio di umidificazione rileva il livello dell'acqua, la valvola elettromagnetica di ingresso si spegne immediatamente.
4. Sistema di drenaggio
A causa del processo di evaporazione, i minerali nell'acqua aumentano e la conduttività elettrica dell'acqua aumenta. Se il minerale continua ad aumentare, la corrente di riscaldamento aumenterà, se il minerale supera un certo livello, causerà un funzionamento anormale dell'umidificatore, è necessario sostituire l'acqua nel serbatoio umidificante, in questo momento la valvola elettromagnetica di ingresso e la valvola elettromagnetica di scarico si apriranno contemporaneamente, dopo il tempo di scarico previsto, la valvola elettromagnetica di scarico si chiuderà, la valvola elettromagnetica di ingresso continuerà a lavorare fino a quando l'acqua nel serbatoio umidificante non raggiungerà un livello elevato.

Caratteristiche dell'umidificatore elettrodico

● La scheda di elettrodo utilizza una struttura a rete con prestazioni stabili, resistenti alle alte temperature e alla corrosione.

Il barile dell'elettrodo utilizza additivi speciali, resistenti alle alte temperature fino a 130 ° C o più. Disponibili anche botti idratanti monouso e lavabili.

● Pulito e umidificato, senza impurità, batteri e polvere bianca.

● Installazione semplice, struttura compatta e risparmio di spazio.

Il segnale di interruttore e il segnale proporzionale possono essere accettati, può essere raggiunto il controllo interno o esterno (può essere accettato il segnale 0 0 0 0 0 SegSegSegSegnale 10VAC o 4~20mA).

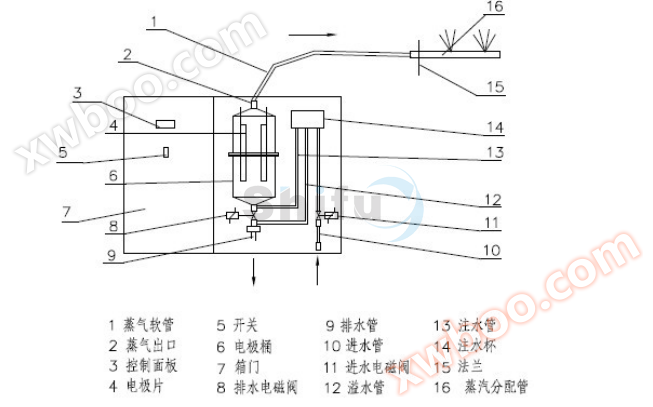

quattro,Schema strutturale dell'umidificatore elettrodico

Cinque,Schema e immagini dell'installazione dell'umidificatore elettrodico

● Montaggio dell'aria condizionata ● Montaggio verticale dell'aria condizionata

Sei,Parametri tecnici

setteConfigurazione standard

Configurazione standard NDJ-Z
Umidificatore principale (cassa, serbatoio di umidificazione, valvola elettromagnetica di ingresso, drenaggio, sottofondo, scheda di controllo), tubo di vapore (1 m), tubo di distribuzione di vapore, tubo di condensazione (1 m).
Accessori opzionali: Regolatore di umidità
Configurazione standard NDJ-O (OEM)
Composizione del serbatoio di umidificazione (serbatoio di umidificazione, ingresso, valvola elettromagnetica di scarico, fondo), scheda di controllo, tubo di vapore (1 m), tubo di distribuzione del vapore, tubo di condensazione (1 m).

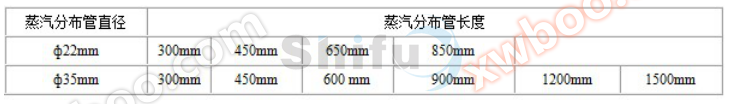

Lunghezza del tubo di distribuzione del vapore

4. sistema di controllo dell'umidità
Si divide in due tipi di interruttore K e proporzionale B. È inoltre possibile scegliere il tipo con interfaccia di comunicazione RS485.

5. Collegamento del tubo di condensatore
Utilizzando un cerchio di gola, il tubo resistente al calore di diametro interno Φ10mm è collegato in modo affidabile ad una estremità al tubo di condensato sulla barra di spruzzo di vapore e l'altra estremità viene naturalmente importata in una fuga di terra più vicina.
Nota: il tubo non deve avere difetti di installazione che influiscono sul flusso fluido dell'acqua condensata.

ottoInstallazione dell'umidificatore：

1. Installazione dell'umidificatore
1.1 Determinare la posizione dell'installazione dell'host, con montaggio a parete o con supporto
1.2 Adottando l'installazione a parete, utilizzando il foro di installazione del pannello posteriore dell'host utilizzando direttamente il bullone per fissare il posto, il bullone deve essere serrato;
1.3 Utilizzando l'installazione del supporto, l'utente determina l'altezza in base alle dimensioni della forma dell'ospite ordinata e alle specifiche circostanze del campo, utilizzando l'acciaio angolare (ad es.
30 * 30) Fai il supporto e posiziona il host su di esso. Il supporto deve essere robusto e affidabile e non interferire con tutti i tubi e i cavi collegati all'host.
1.4 Indipendentemente dal metodo fisso, l'host deve essere regolato orizzontalmente.
Descrizione: L'installazione dell'umidificatore deve essere effettuata da professionisti specializzati nell'installazione di apparecchi elettrici e con esperienza nell'installazione di impianti di riscaldamento.
Per facilitare la manutenzione e la riparazione successive dell'umidificatore, è consigliabile lasciare spazio sufficiente durante l'installazione dell'umidificatore.
2. Installazione di tubi di ingresso e drenaggio

2.1 Installazione delle tubazioni
Quando si installa il tubo d'ingresso, il tubo d'ingresso e l'interfaccia della valvola elettromagnetica di ingresso dell'umidificatore assicurano di serrare, non perdere acqua, e il tubo d'ingresso si piega naturalmente per garantire l'ingresso fluido;
2.2 Installazione di tubi di scarico
Poiché il drenaggio non ha pressione, si raccomanda l'uso di un tubo Φ22 * 1, una estremità è collegata in modo affidabile all'uscita della valvola elettromagnetica di drenaggio con l'anello di gola e l'umidificatore, l'altra estremità è importata alla fuga di drenaggio più vicina.
3. Installazione della barra di spruzzo di vapore
Forare in una posizione determinata secondo il diametro esterno effettivo della barra di iniezione, inserire la barra di iniezione e fissare in modo affidabile con un bullone.
Nota: la barra di iniezione deve essere portata verso l'alto
Installazione del tubo di vapore
Collegare un'estremità del tubo di vapore all'uscita di vapore dell'host dell'umidificatore e l'altra estremità alla barra di iniezione di vapore con l'anello di gola e serrare la vite dell'anello di gola per garantire che non ci siano perdite di vapore.

Descrizione: quando la barra di iniezione di vapore è superiore a 300 mm dalla parte superiore dell'umidificatore, è necessario avere un'inclinazione superiore del 20% e un'inclinazione inferiore del 5% al di sopra di 300 mm;
Quando la barra di iniezione di vapore è inferiore alla distanza superiore dell'umidificatore di 300 mm, mantenere l'inclinazione superiore del 20% e l'inclinazione inferiore del 5% all'interno di questa distanza di 300 mm;
Il tubo di vapore più breve è meglio (* lunghezza 2 metri), * piccolo raggio di piegatura di 300 mm;
Evitare l'abbassamento del tubo di vapore per formare una zona di condensazione, se necessario utilizzare la pinza del tubo e il supporto del supporto;

IX. Installazione e messa in servizio dell'umidificatore elettrodico

● Connessione di alimentazione affidabile e messa a terra dell'host.

● I tubi di drenaggio e di ingresso sono ben collegati, senza perdite.

Umidità ambientale: 80% RH, temperatura 3-40 ° C.

● L'host non può essere installato in inclinazione e deve essere verticale al suolo.

● Il tubo di vapore di collegamento dovrebbe essere scelto * per la linea vicina, non dovrebbe superare i 3 metri, e non può essere una parte a crollo nel mezzo

Per evitare lo stoccaggio d'acqua, altrimenti dovrebbero essere installati tre passaggi nel punto basso della sezione a bassa * per scaricare l'acqua di condensato.

● Il filtro è necessario per evitare che le impurità blocchino la valvola elettromagnetica.

● Non utilizzare acqua ammorbidita, come la conduttività insufficiente della qualità dell'acqua locale, può aggiungere una piccola quantità di cibo nel barile umidificante

Il sale.

● Dopo l'uso di un certo tempo, se la quantità di umidificazione è diminuita, controllare il funzionamento normale di altre parti, istruzioni

Il barile umidificato è grave e deve essere pulito o sostituito immediatamente.

dieci,Condizioni di utilizzo dell'umidificatore elettrodico

Temperatura ambiente: 0 ~ 40 ° C Umidità relativa < 80% RH

Qualità dell'acqua: acqua pulita del rubinetto o acqua ammorbidita, conduttività tra 125 e 1250 & micro

NOTA: L'umidificatore elettrodico non può utilizzare acqua deionizzata, acqua pura o acqua distillata.

Pressione di alimentazione dell'acqua: 0,1-1,0 MPa.

Temperatura dell'acqua: 0 ~ 40 ℃.
